Задачей системы фазовой синхронизации является оценка фазы и частоты входного колебания.
Петля Костаса - один из вариантов реализации таких систем.

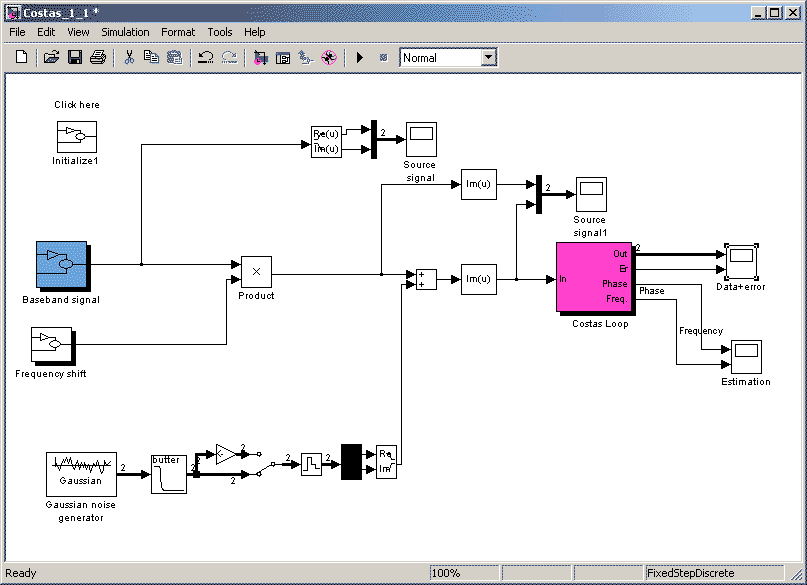

На рисунке ниже показана обобщенная схема моделирования петли Костаса.
Основными элементами этой схемы являются генератор низкочастотной огибающей сигнала "Baseband signal",
Генератор белого гауссового шума "Gaussian noise generator" и ФАПЧ Костаса "Costas Loop"
Блок "Costas Loop" показан ниже более детально

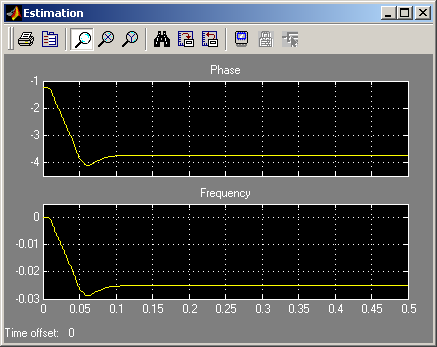

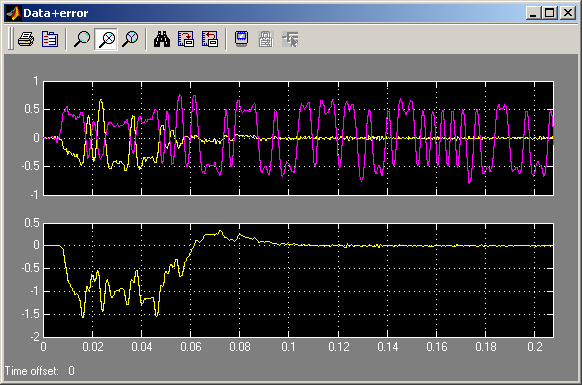

Из рисунков видно, что после работы петли в течении 0.1сек оценки частоты и
фазы приходят к некоторому установившемуся значению, а сигнал на выходе петли
Костаса соответствует НЧ огибающей, сформированной на передающей
стороне.
